6. 结构编辑及信息测量¶
对于结构的操作，用户可先仔细阅读 工具栏（Toolbars） 中各快捷图标的功能描述，再根据需要对结构进行相应操作，操作后的结构视图均可在3D显示区域查看。
6.1. 结构的3D显示基础操作¶
Device Studio支持从ZY、XY、XZ、YZ、YX和ZX面观察结构的3D视图，如在3D显示区域的NaCl（1 1 1）晶体结构 （ NaCl(111).hzw ），用户通过鼠标点击工具栏中的 3D Viewer zy View 快捷图标将结构重置到ZY面，通过点击该快捷图标的下拉按钮可选择从XY、XZ、YZ、YX或ZX面来观察NaCl（1 1 1）晶体结构的3D视图，NaCl（1 1 1）晶体结构在3D显示区域的ZY、XY、XZ、YZ、YX和ZX面的3D视图分别为 图 6.1 、 图 6.2 、 图 6.3 、 图 6.4 、 图 6.5 和 图 6.6 所示。

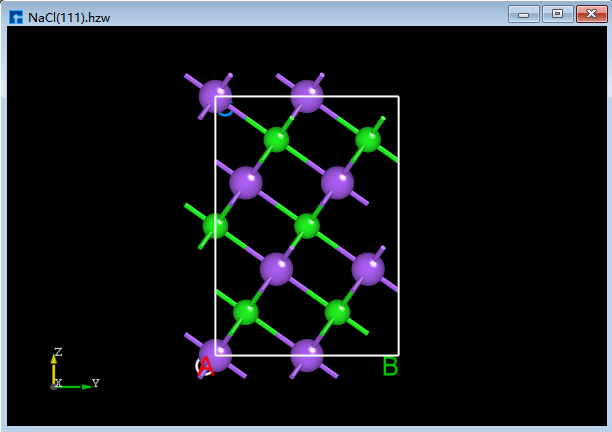

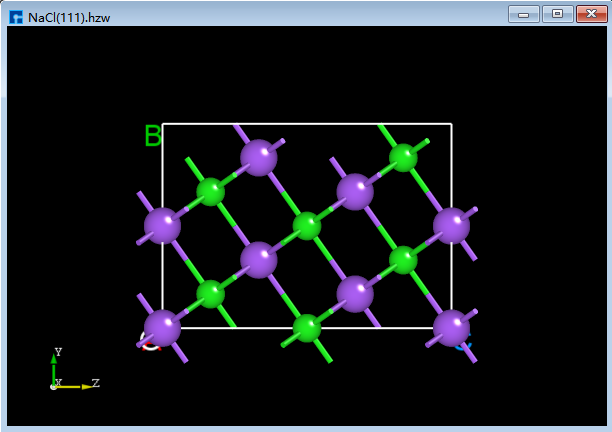

图 6.1 NaCl（1 1 1）ZY面3D视图¶ |

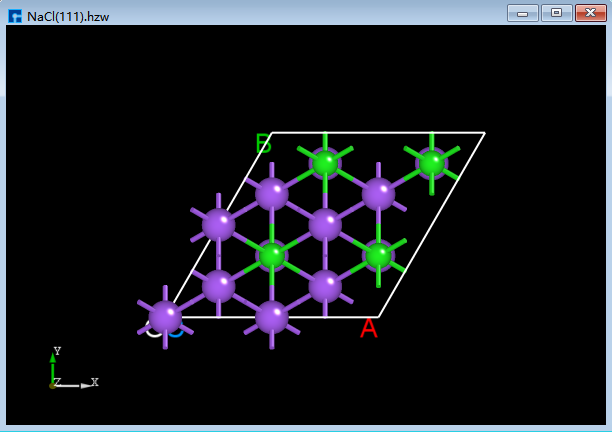

图 6.2 NaCl（1 1 1）XY面3D视图¶ |

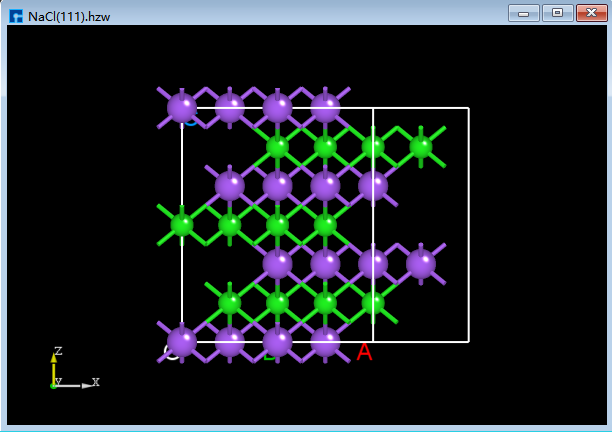

图 6.3 NaCl（1 1 1）XZ面3D视图¶ |
图 6.4 NaCl（1 1 1）YZ面3D视图¶ |

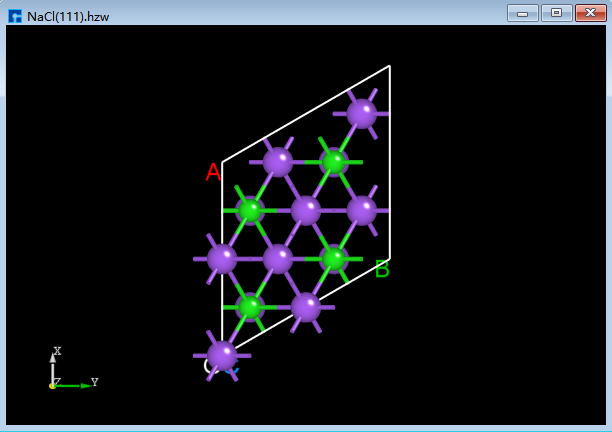

图 6.5 NaCl（1 1 1）YX面3D视图¶ |

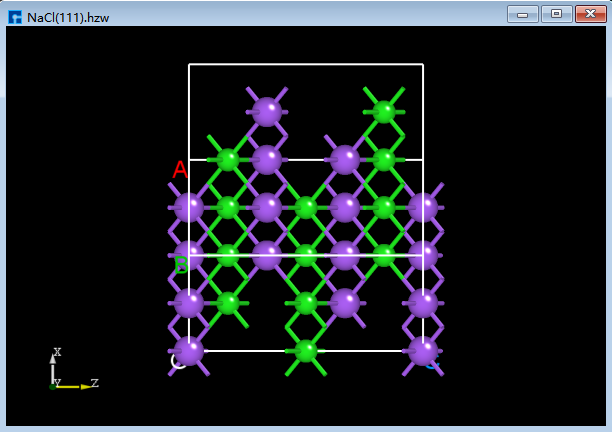

图 6.6 NaCl（1 1 1）ZX面3D视图¶ |
在结构3D显示区域，用户可通过滚动鼠标中键将结构的3D视图放大或缩小；可先选中工具栏中的 3D Viewer Translation Mode 快捷图标或按住鼠标中键，通过拖动鼠标将结构的3D视图在该区域平移；可先选中工具栏中的 3D Viewer Rotation Mode 快捷图标或按住鼠标右键，通过拖动鼠标将结构的3D视图在该区域旋转。
6.2. 结构的修改操作¶
以晶体MoS 2 为例来说明结构的一系列修改操作，准备结构文件（ MoS2.hzw ），鼠标拖动该文件到软件的Project Explorer（项目管理）区域即可导入结构，结构的zy面3D视图如 图 6.12 （a）所示。
6.2.1. 添加原子¶

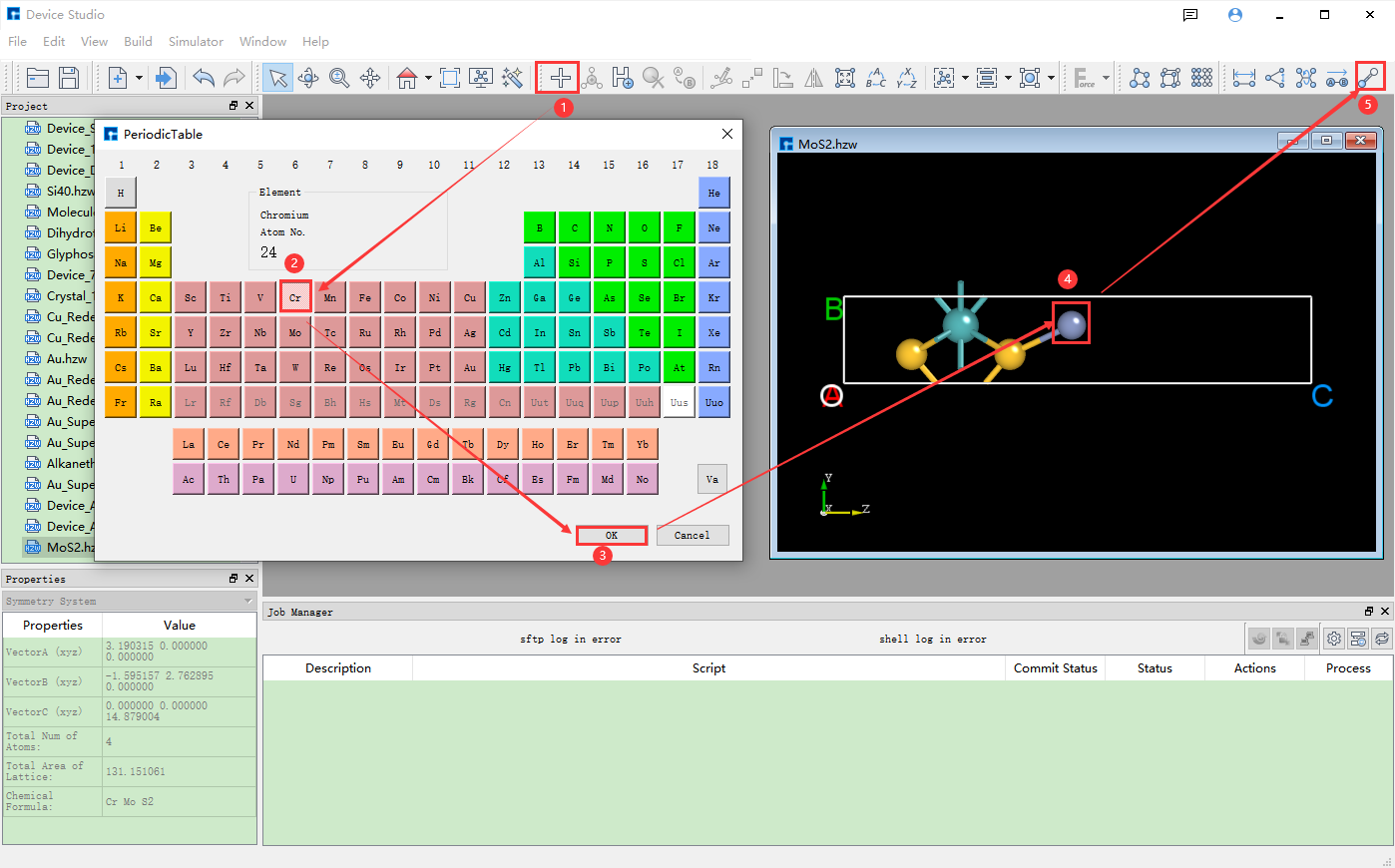

如在晶体MoS 2 中添加一个Cr原子，具体操作如 图 6.7 中红色部分所示，点击Toolbars上的 Add Atom 快捷图标则弹出元素周期表，在元素周期表中选中Cr，点击 OK，在 图 6.12 （a）所示界面中根据需要在某个位置点击鼠标左键，再点击重新计算键长 Recalculate LinkerBond 快捷图标则完成在MoS 2 中添加一个Cr原子的操作，完成后的3D视图如 图 6.13 （b）所示。
图 6.7 添加原子操作界面¶
6.2.2. 删除原子¶

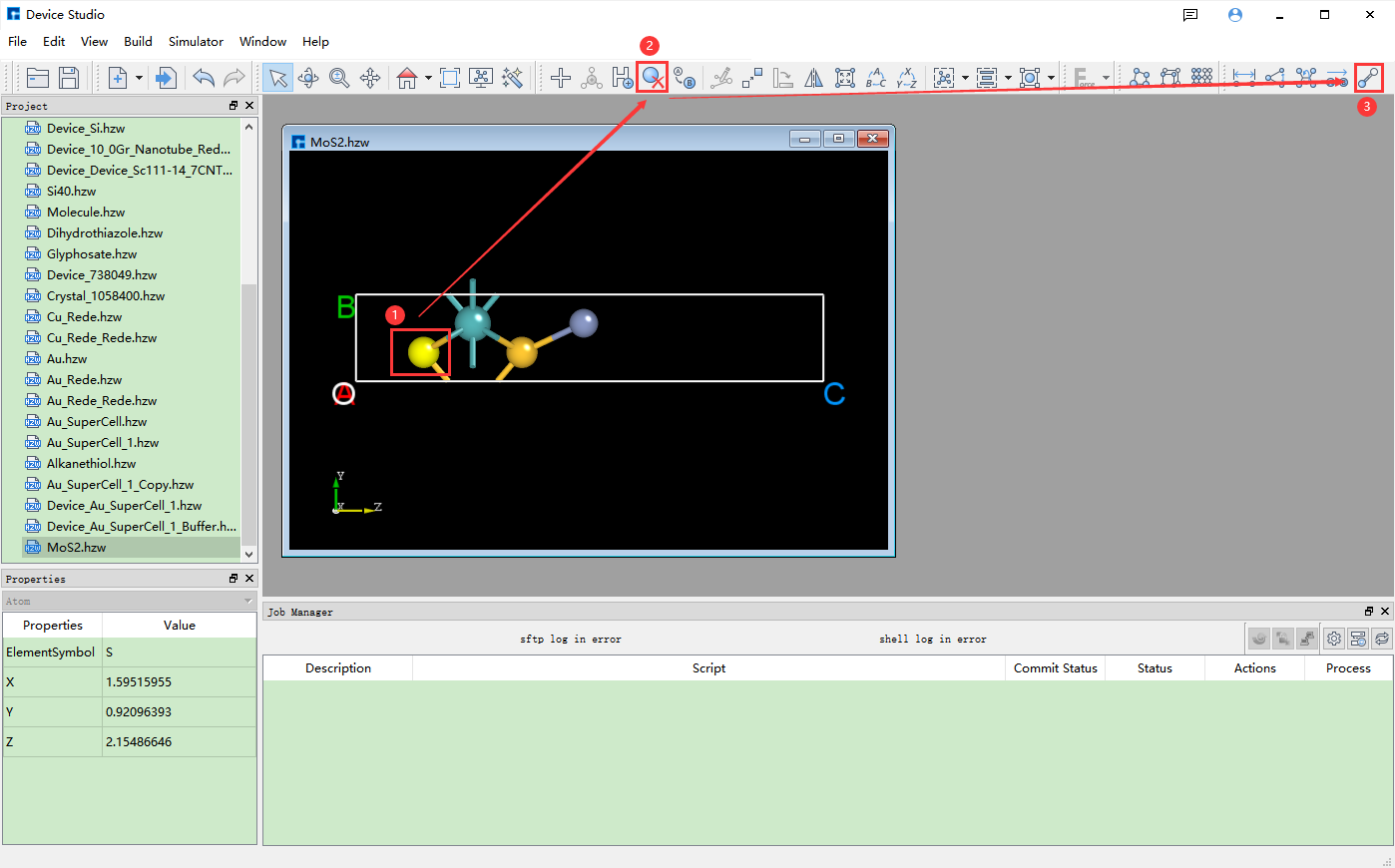

如删除如 图 6.13 （b）所示的结构中左边的S原子，具体操作如 图 6.8 中红色部分所示，选中想删除的S原子，点击Toolbars上的 Delete Atom 快捷图标或直接按键盘中 Delete 键则可删除S原子，之后点击重新计算键长 Recalculate LinkerBond 快捷图标，删除S原子后的3D视图如 图 6.14 （c）所示。
图 6.8 删除原子操作界面¶
6.2.3. 替换原子¶

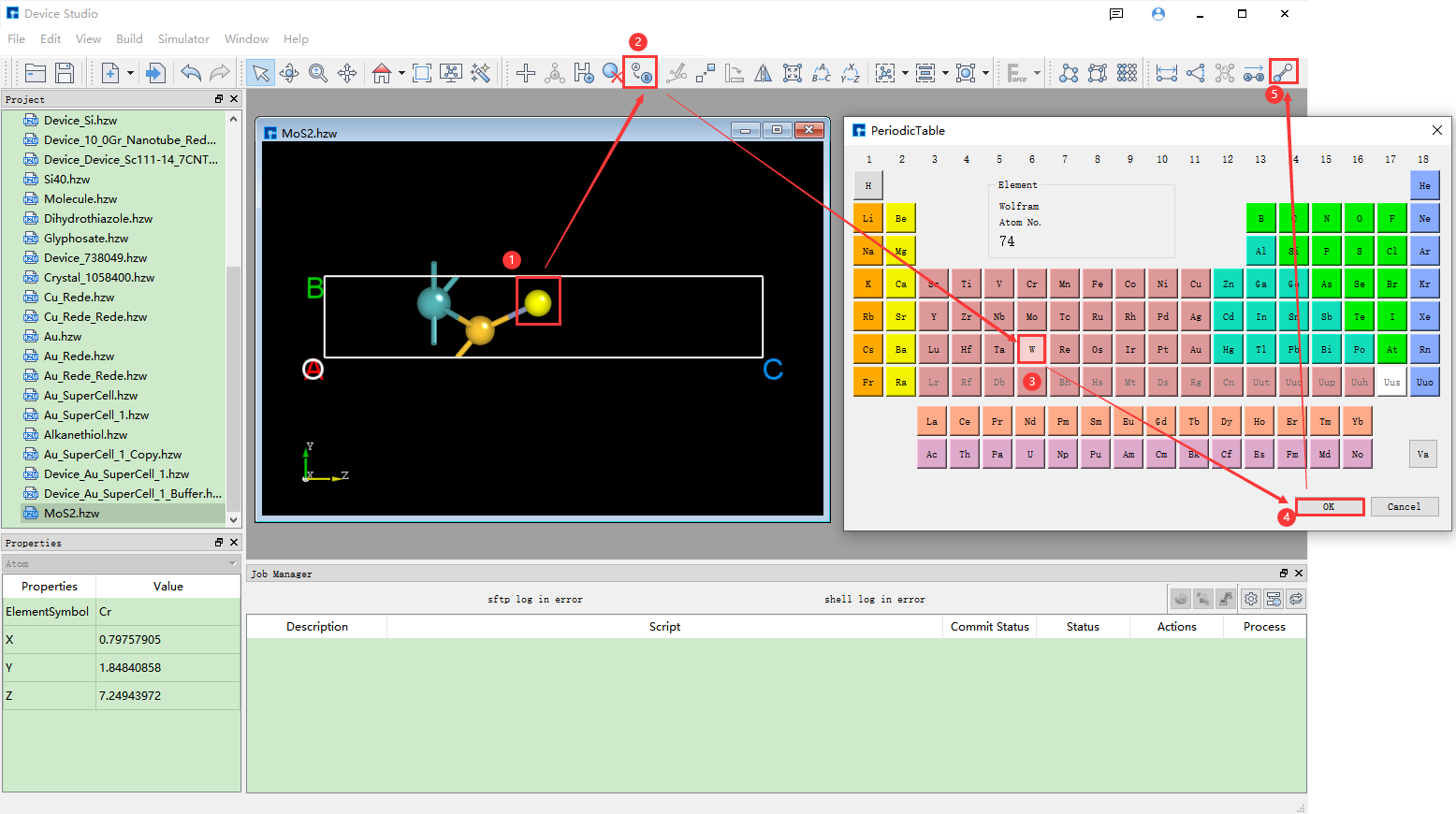

如将如 图 6.14 （c）所示的结构中的Cr原子替换成W原子，具体操作如 图 6.9 中红色部分所示，选中想替换的Cr原子，点击Toolbars上的替换原子 Replace Atom 快捷图标则弹出元素周期表，在元素周期表中选中W，点击 OK，再点击重新计算键长 Recalculate LinkerBond 快捷图标，则完成将如 图 6.14 （c）所示的结构中的Cr原子替换成W原子的操作，完成后的结构的3D视图如 图 6.15 （d）所示。
图 6.9 替换原子操作界面¶
6.2.4. 修改原子坐标¶

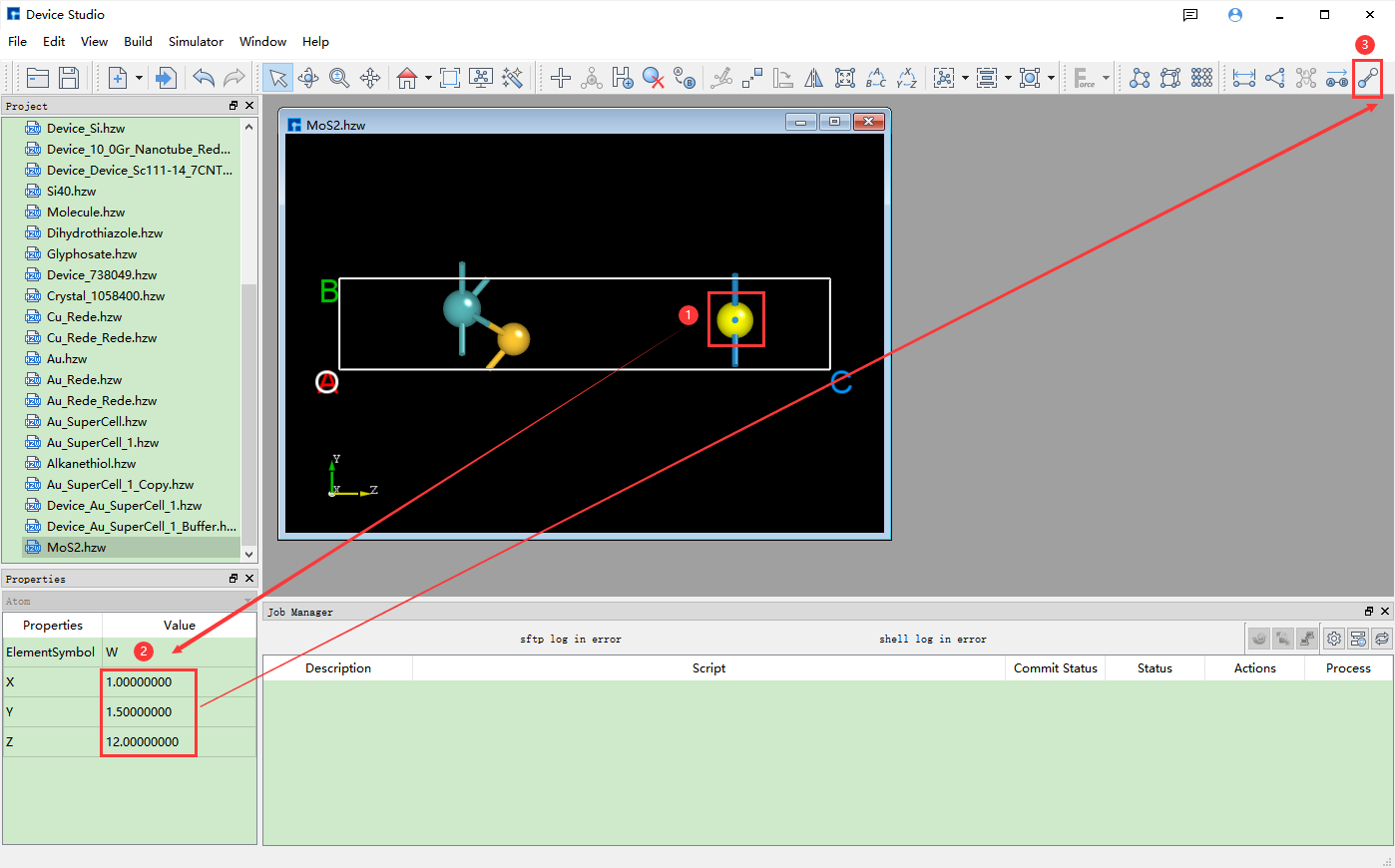

如将 图 6.15 （d）中W原子的坐标位置由（0.79757905，1.84840857，7.24943971）修改为（1.0，1.5，12.0），具体操作如 图 6.10 中红色部分所示，先鼠标选中W原子，则在Properties Explorer（结构属性区域）查看到选中的W原子的坐标信息为（0.5951619，1.47565329，7.18570423），再鼠标分别双击合适位置填写1.0、1.5和12.0，则修改好W原子的坐标，最后点击重新计算键长 Recalculate LinkerBond 快捷图标，修改原子坐标后结构的3D视图如 图 6.16 （e）所示。
图 6.10 修改原子坐标操作界面¶
6.2.5. 移动选中的原子¶

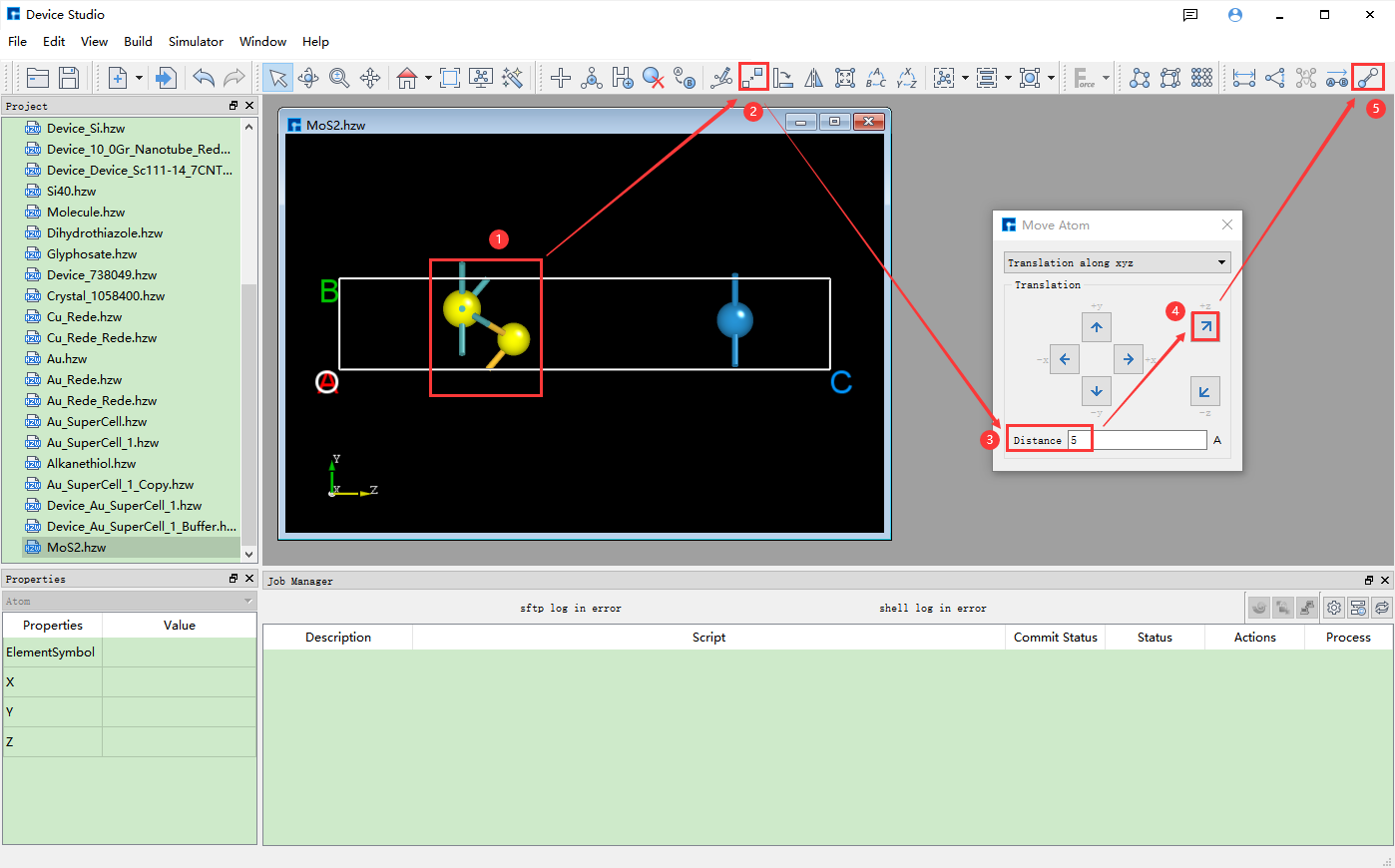

对于 图 6.16 （e）所示的结构，移动左边的两个原子，具体操作如 图 6.11 红色部分所示，先鼠标框选左边两个原子，点击 Move Atom 快捷图标，则弹出Move Atom界面，在界面中填写移动距离，点击沿着Z的正方向移动，移动之后点击新计算键长 Recalculate LinkerBond 快捷图标，移动后的结构的3D视图如 图 6.17 （f）所示。
图 6.11 移动选中的原子操作界面¶
备注
这里对于结构的修改操作只描述了一部分，用户可根据需要仔细阅读 工具栏（Toolbars） 中各快捷图标的功能描述，再进行相应的结构操作。

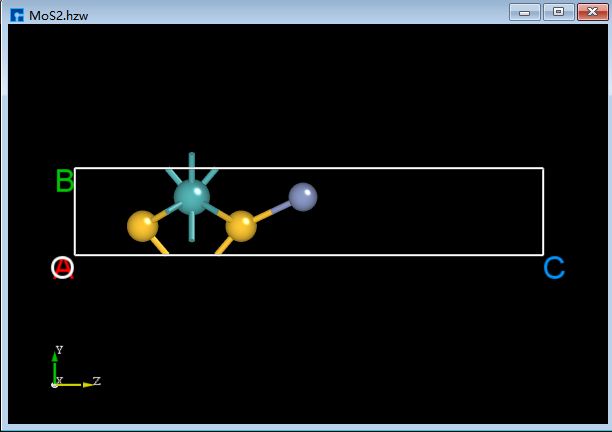

图 6.12 （a）¶ |
图 6.13 （b）¶ |
图 6.14 （c）¶ |

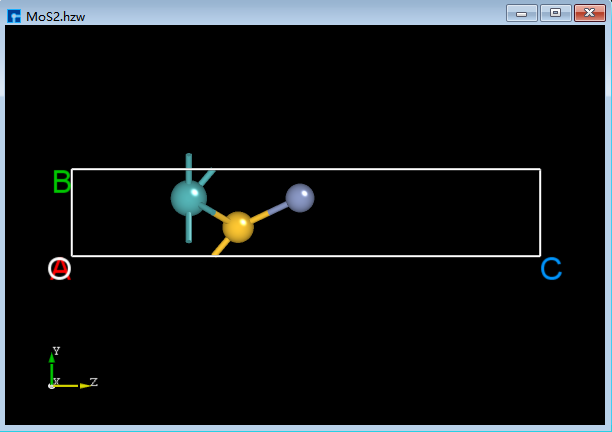

图 6.15 （d）¶ |

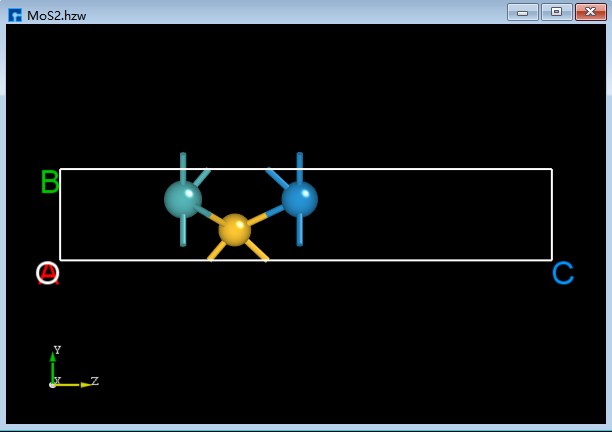

图 6.16 （e）¶ |

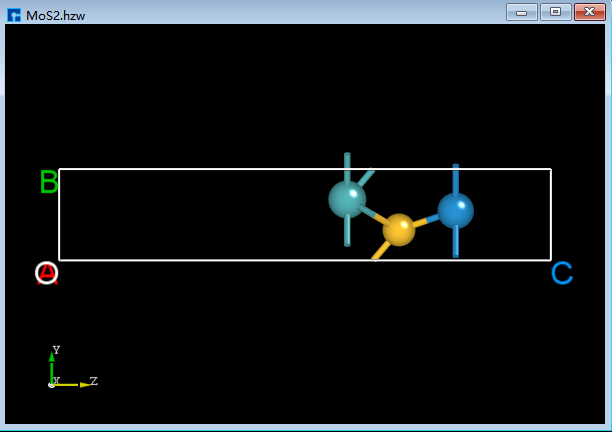

图 6.17 （f）¶ |
6.3. 结构的信息测量¶
以Si8晶体结构为例描述结构的信息测量一系列操作。准备结构文件（ Si8.hzw ），鼠标拖动该文件到软件的Project Explorer（项目管理区域）即可导入结构，结构的zy面3D视图如 图 6.18 所示。
图 6.18 Si8晶体结构¶
注意事项
对于结构的信息测量往往需要选中多个原子，在单击选中多个原子的过程中，建议用户先选择 工具栏（Toolbars） 上对应功能的快捷图标，按住 Ctrl 键，再逐个选中结构中的原子。若不按住 Ctrl 键，则无法通过鼠标单击的方式选中多个原子，亦无法进行结构的信息测量。
6.3.1. 测量2个原子之间的距离¶

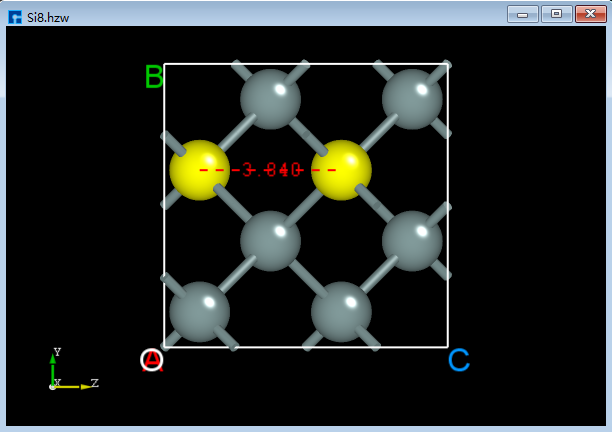

对于 图 6.18 所示的晶体结构，先点击Toolbars上的 Distance 快捷图标，按住键盘上 Ctrl 键，再通过鼠标分别选中结构中的2个原子则可测量选中的2个原子之间的距离如 图 6.19 （a）所示，若不想保留测量数字，点击 3D Viewer Selection Mode 快捷图标，选中测量数字，按键盘中的 Delete 即可。
6.3.2. 测量2个原子之间的向量¶

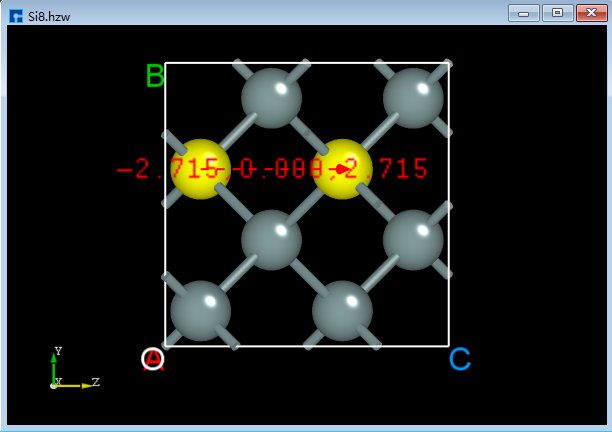

对于图 图 6.18 所示的晶体结构，先点击Toolbars上的 Vector between two atoms 快捷图标，按住键盘上 Ctrl 键，再通过鼠标分别选中结构中的2个原子则可测量选中的2个原子之间的向量如 图 6.20 （b）所示。
