3. 快速入门指南

快速入门指南以第一性原理量子输运计算软件Nanodcal中 Si晶体结构的自洽和能带计算 为例进行详细说明,主要分为以下几个步骤,包含登录并启动Device Studio、创建Device Studio项目、导入Si晶体结构、生成自洽和能带计算输入文件、提交自洽和能带计算任务、Si晶体结构能带的数据可视化、能带数据可视化结果导出。

3.1. 登录并启动Device Studio

双击解压后的Device Studio安装包中 bin 目录下的 DeviceStudio.exe 文件或电脑桌面 Device Studio快捷方式 ,登录并启动Device Studio操作如 图 3.1 所示。

_images/BeginnerGuide_1.png

图 3.1 登录并启动Device Studio

3.2. 创建Device Studio项目

登录并启动Device Studio后,则可创建Device Studio项目,创建项目的操作如 图 3.2图 3.3图 3.4 所示。

_images/BeginnerGuide_2.png

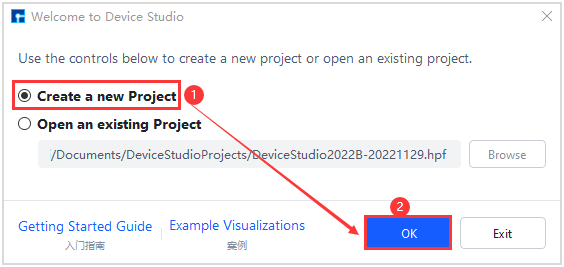

图 3.2 创建项目

备注

  • 点击 图 3.2Getting Started Guide 则链接到Device Studio使用教程的 快速入门指南

  • 点击⑪ 图 3.2Example Visualizations,则弹出Device Studio Example Visualizations界面如 图 3.5 所示,用户可根据需要选择案例了解情况。

_images/BeginnerGuide_3.png

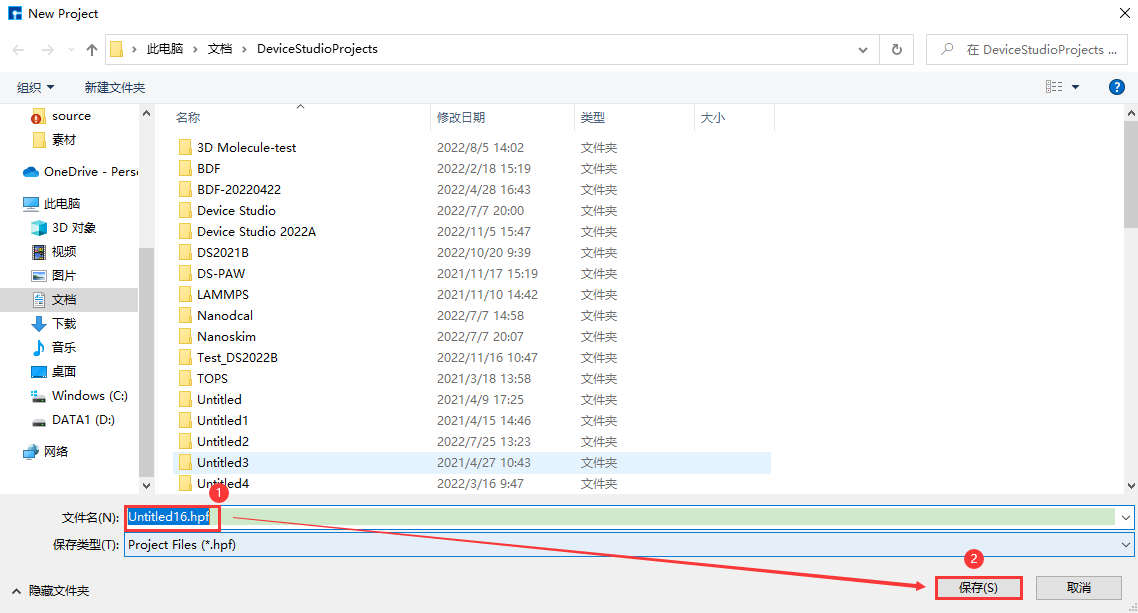

图 3.3 给项目命名

_images/BeginnerGuide_4.png

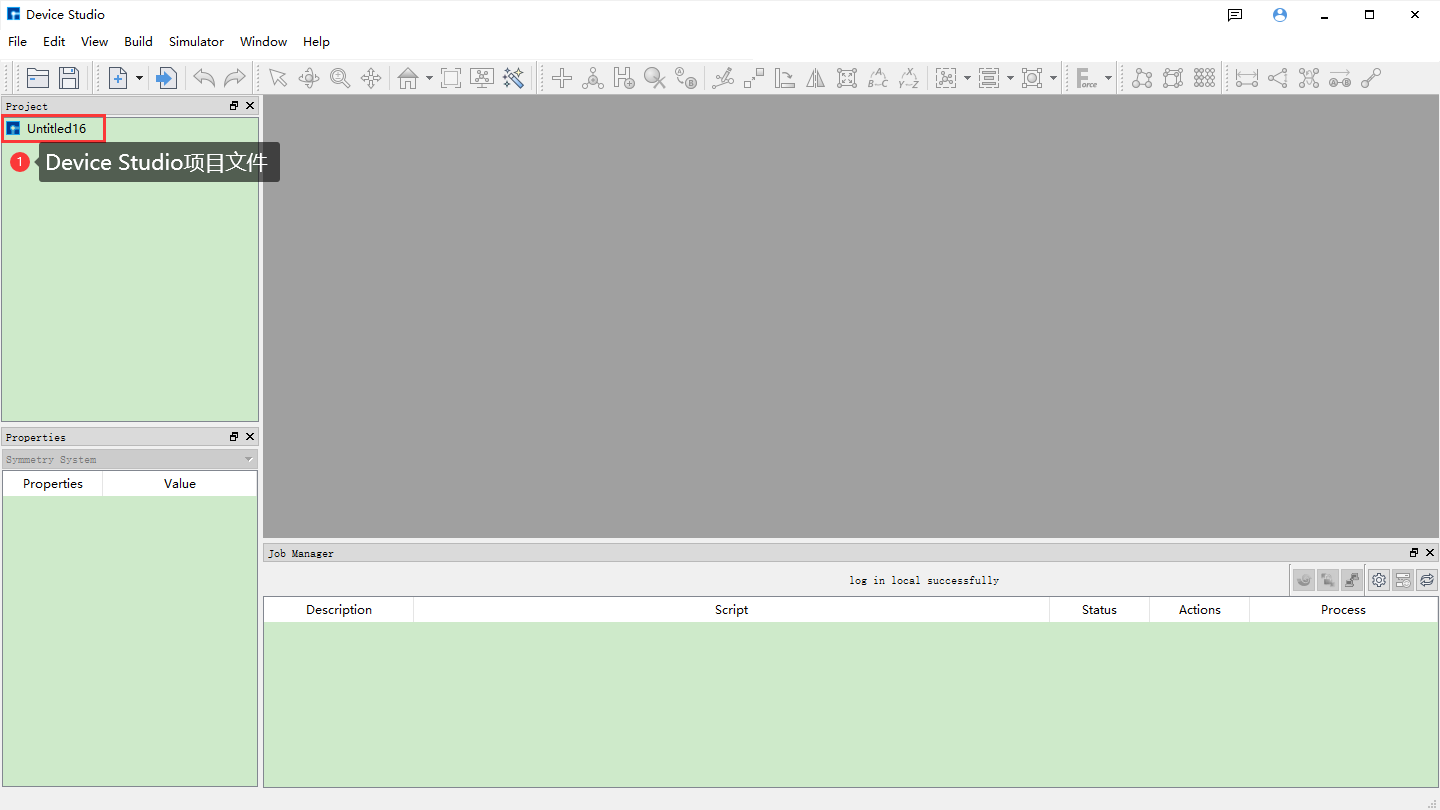

图 3.4 创建好项目的Device Studio界面

_images/BeginnerGuide_4_1.png

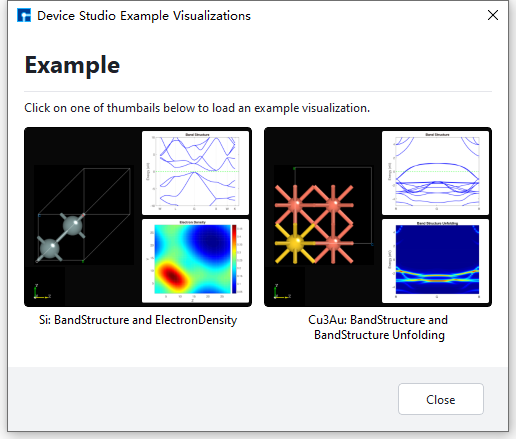

图 3.5 Device Studio Example Visualizations界面

3.3. 导入Si晶体结构

导入Si晶体结构的操作如 图 3.6图 3.7图 3.8 所示。

_images/BeginnerGuide_5.png

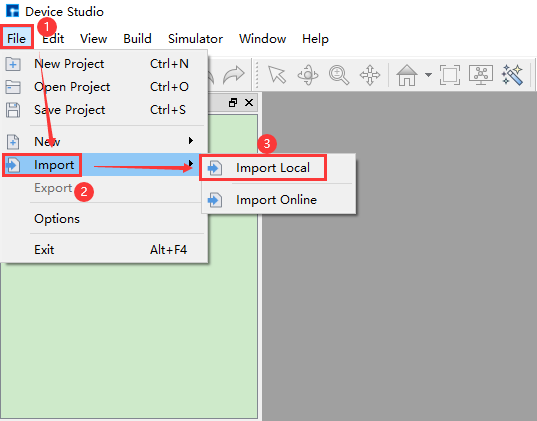

图 3.6 弹出导入结构界面

_images/BeginnerGuide_6.png

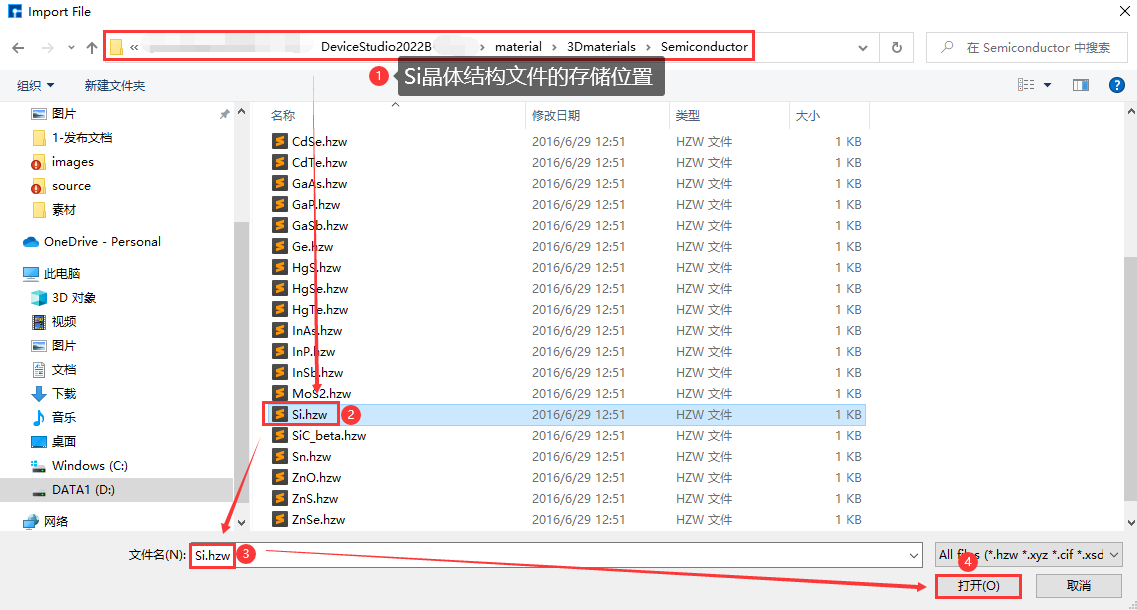

图 3.7 导入Si晶体结构

_images/BeginnerGuide_7.png

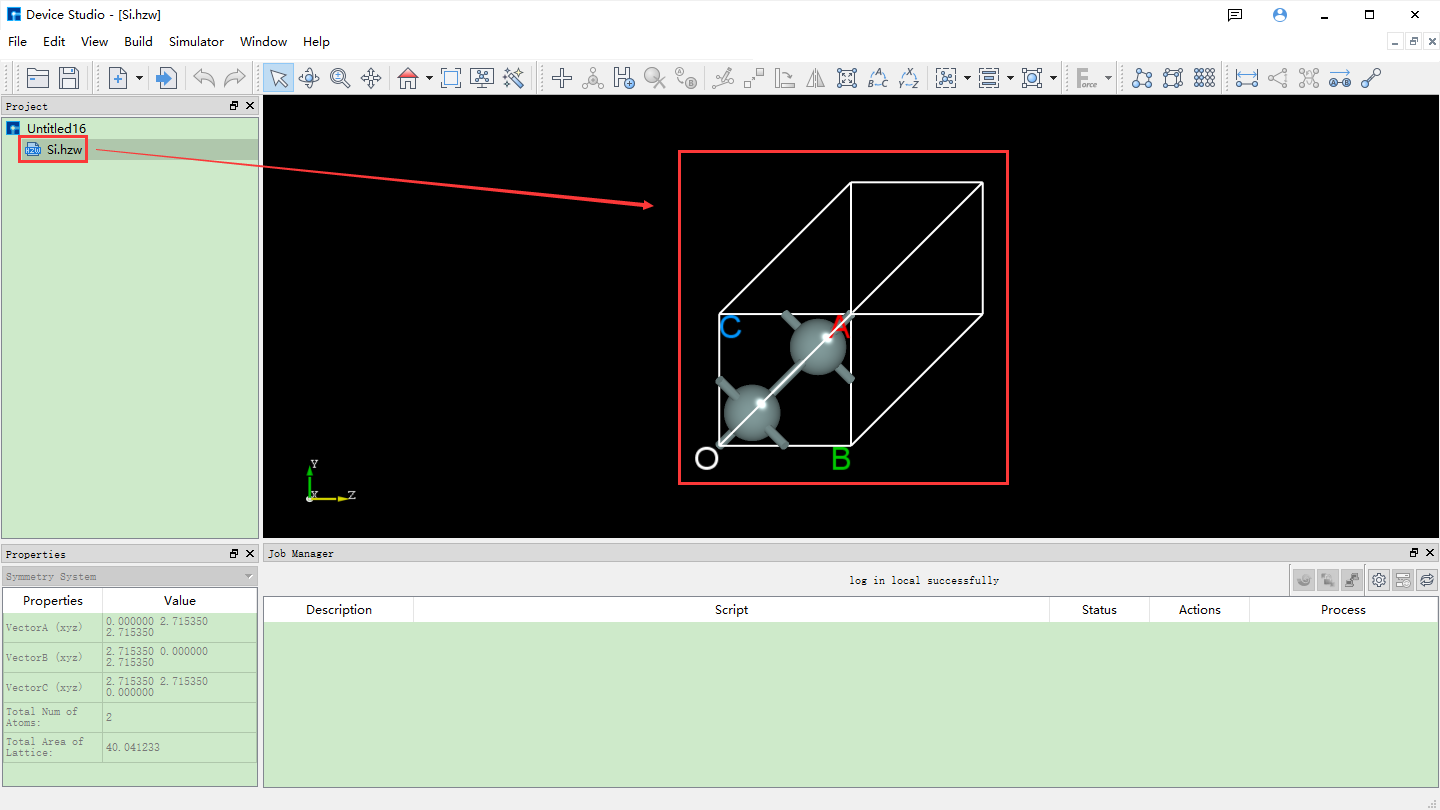

图 3.8 导入Si晶体结构后的Device Studio界面

3.4. 生成自洽和能带计算输入文件

生成Si晶体结构自洽计算输入文件的操作如 图 3.9图 3.10图 3.11 所示。

生成Si晶体结构能带计算输入文件的操作如 图 3.12图 3.13图 3.14 所示。

_images/BeginnerGuide_9.png

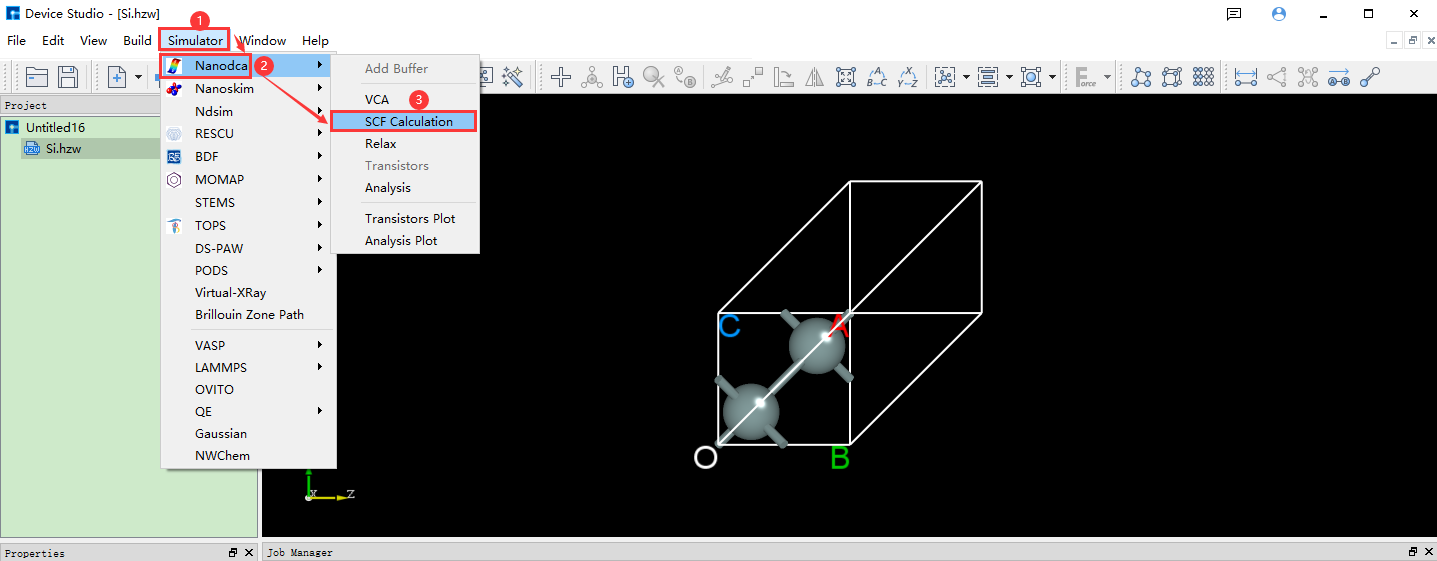

图 3.9 弹出生成自洽计算输入文件界面操作

_images/BeginnerGuide_10.png

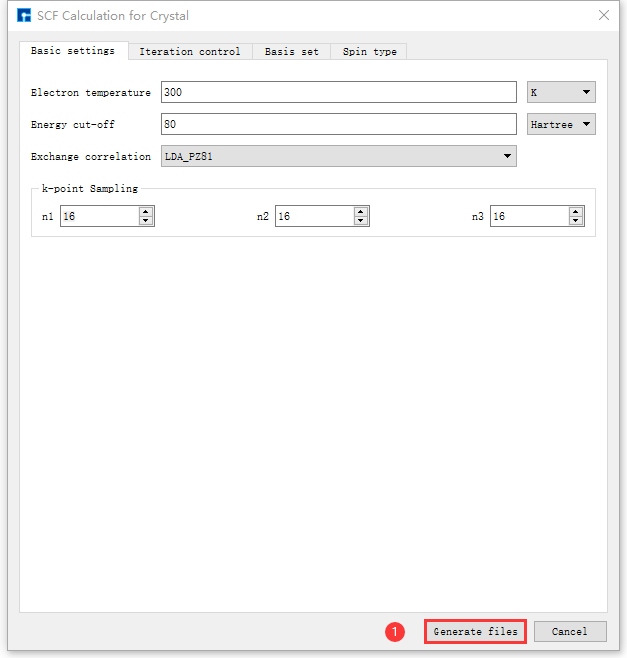

图 3.10 设置参数并生成自洽计算输入文件

_images/BeginnerGuide_11.png

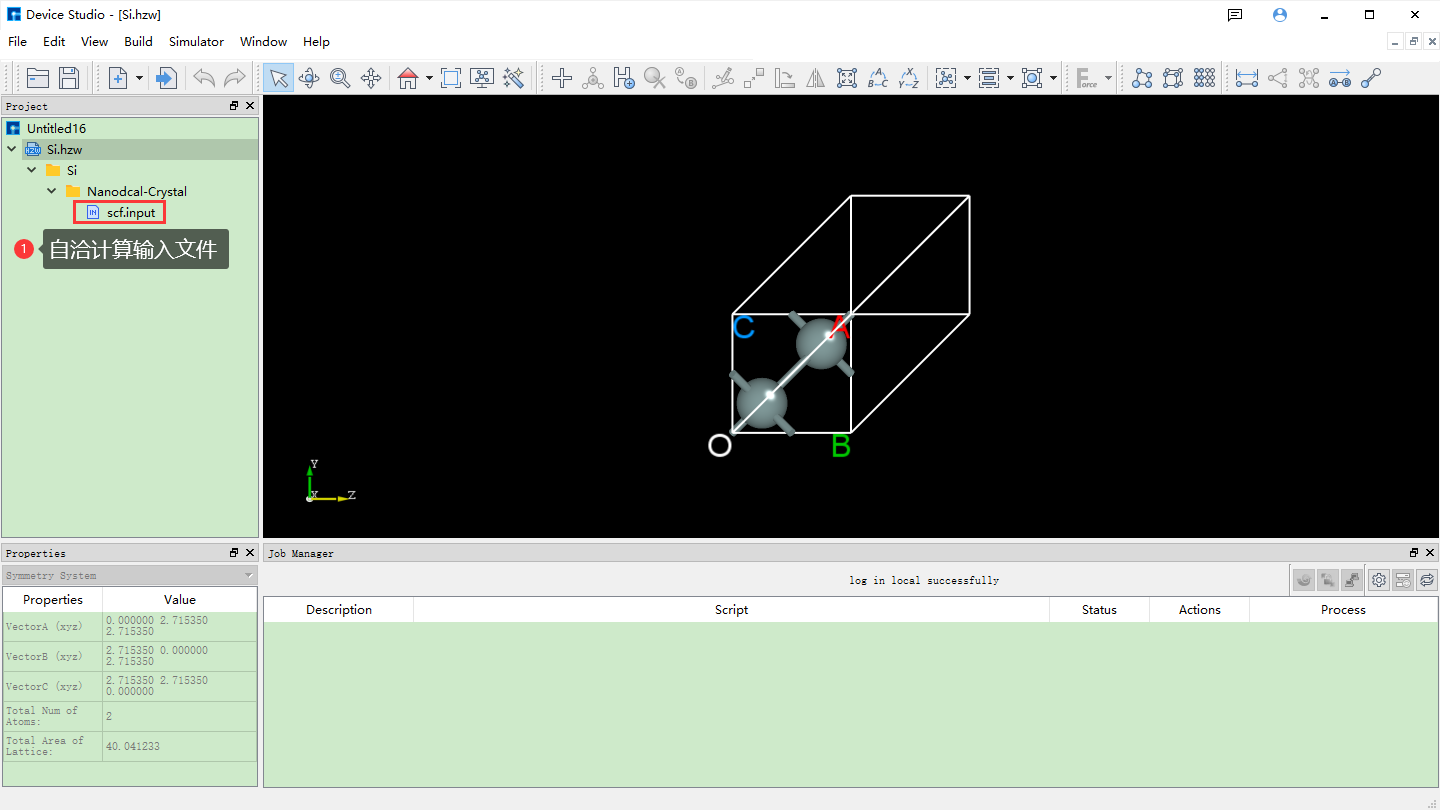

图 3.11 生成自洽计算输入文件后的Device Studio界面

_images/BeginnerGuide_12.png

图 3.12 弹出生成能带计算输入文件界面操作

_images/BeginnerGuide_13.png

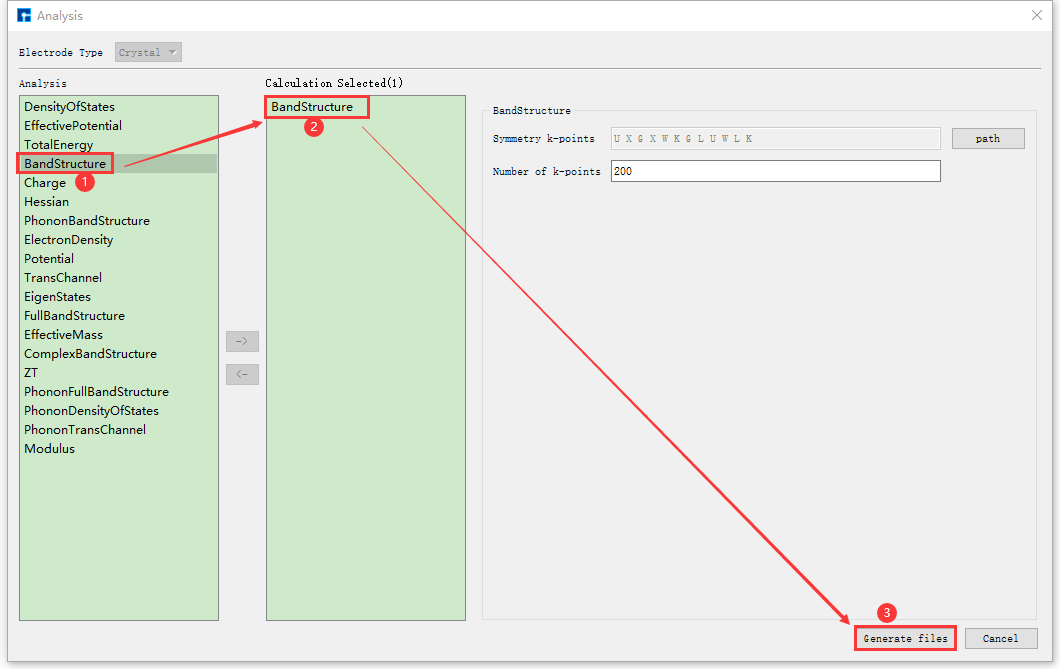

图 3.13 设置参数并生成能带计算输入文件

_images/BeginnerGuide_14.png

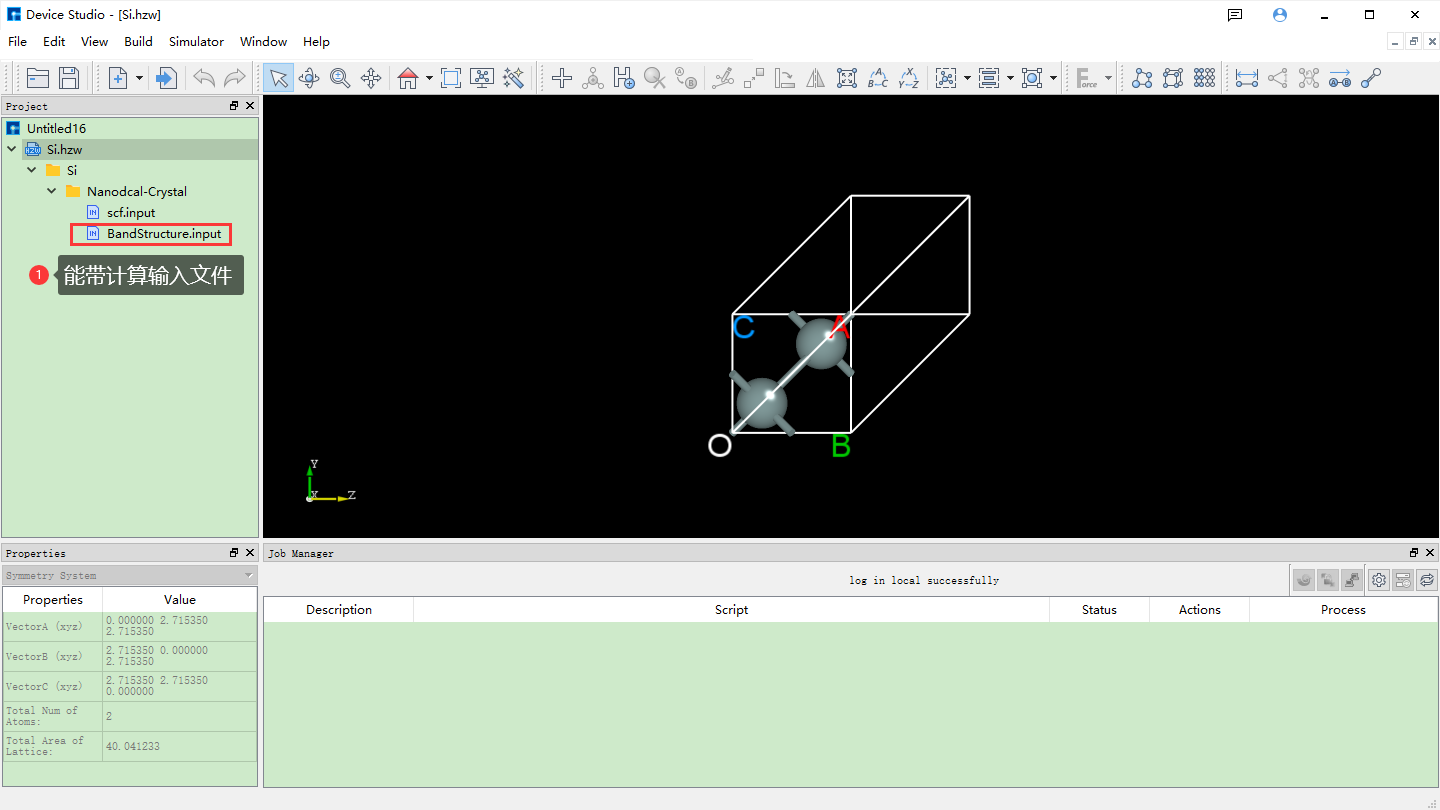

图 3.14 生成能带计算输入文件后的Device Studio界面

3.5. 提交自洽和能带计算任务

首先做Si晶体结构的自洽计算,提交Si晶体结构自洽计算任务的操作如 图 3.15图 3.16 所示。

_images/BeginnerGuide_15.png

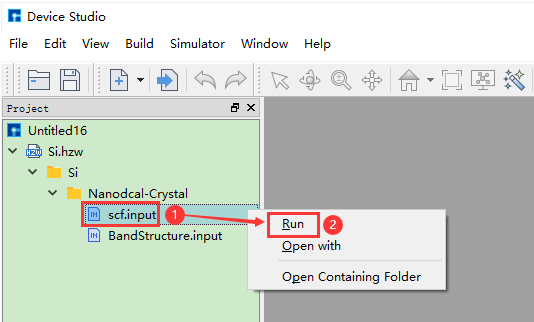

图 3.15 提交自洽计算任务操作一

_images/BeginnerGuide_16.png

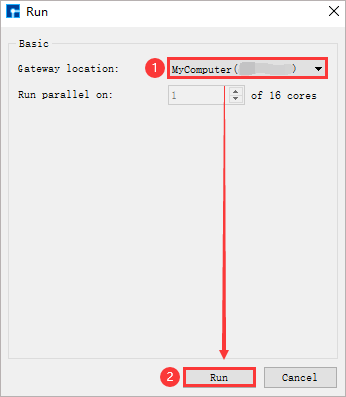

图 3.16 提交自洽计算任务操作二

_images/BeginnerGuide_16_1.png

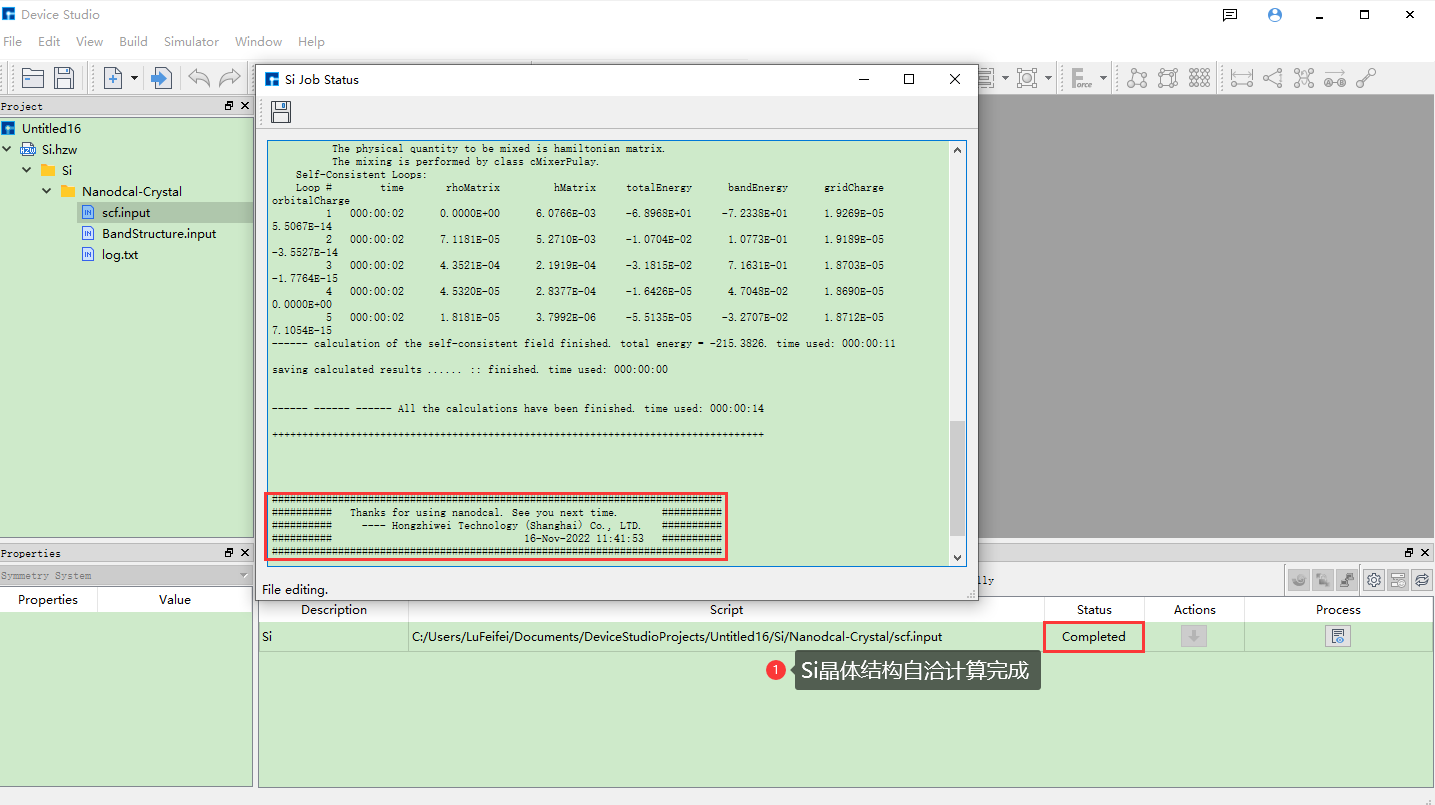

图 3.17 Si晶体结构自洽计算完成后的Device Studio界面

自洽计算完成后,才可以进行Si晶体结构的能带计算,可通过 计算任务监控管理区域 判断自洽计算任务是否计算完成,当计算 任务处于排队中、计算中和计算完成时,Status 分别为Queued、Running、Completed,Si晶体结构自洽计算完成后的Device Studio界面如 图 3.17 所示。提交Si晶体结构能带计算任务的操作如 图 3.18图 3.19 所示,Si晶体结构能带计算完成后的Device Studio界面如 图 3.20 所示。

_images/BeginnerGuide_17.png

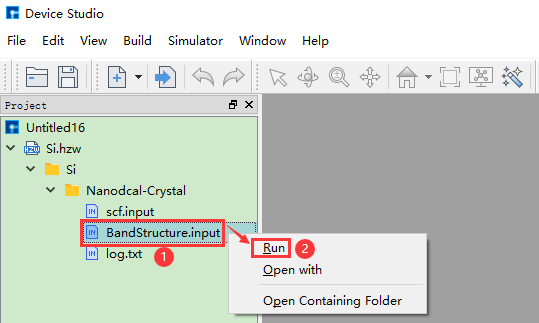

图 3.18 提交能带计算任务操作一

_images/BeginnerGuide_18.png

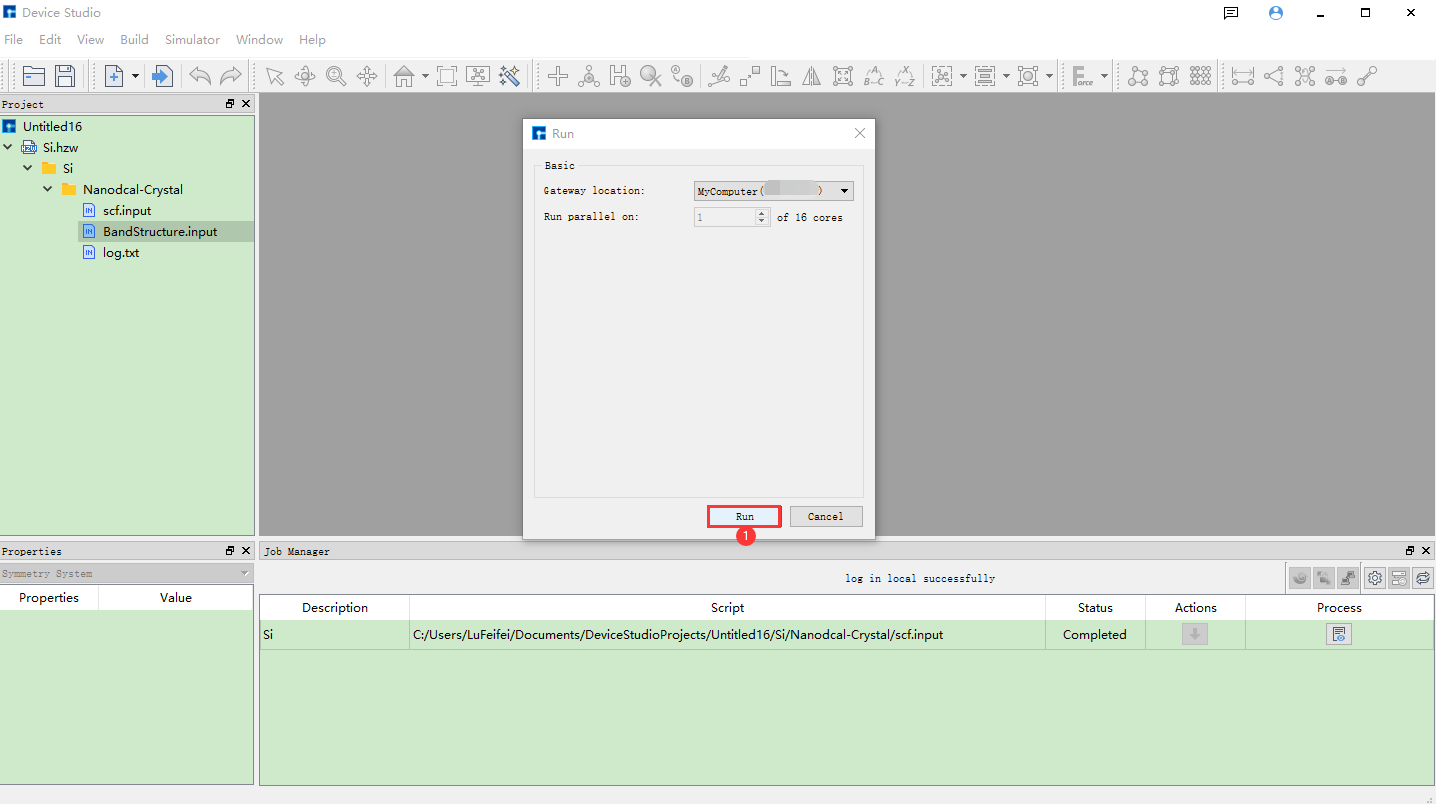

图 3.19 提交能带计算任务操作二

_images/BeginnerGuide_18_1.png

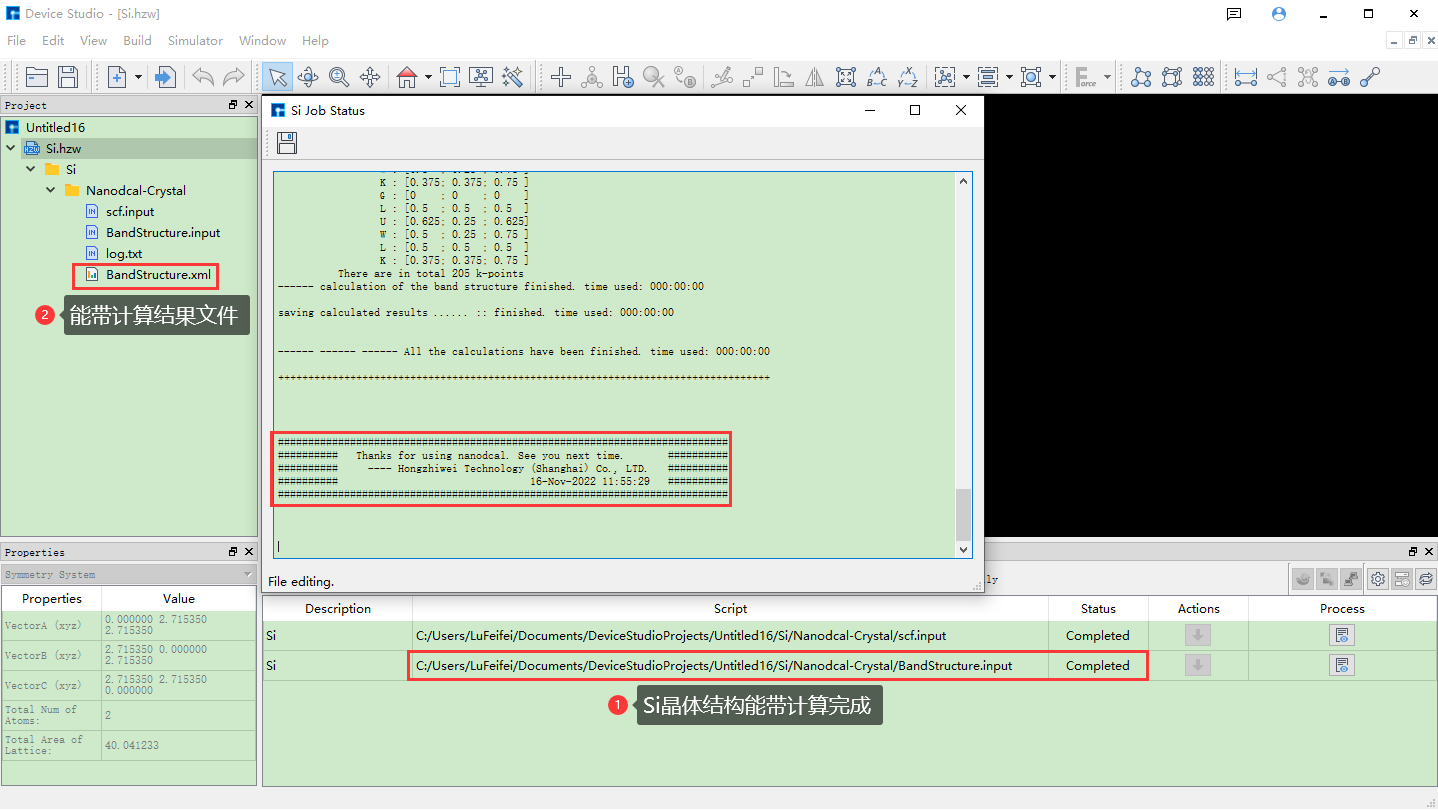

图 3.20 Si晶体结构能带计算完成后的Device Studio界面

3.6. Si晶体结构能带的数据可视化

Si晶体结构能带计算完成后,可对能带计算结果进行可视化分析,其操作如 图 3.21 所示。

_images/BeginnerGuide_20.png

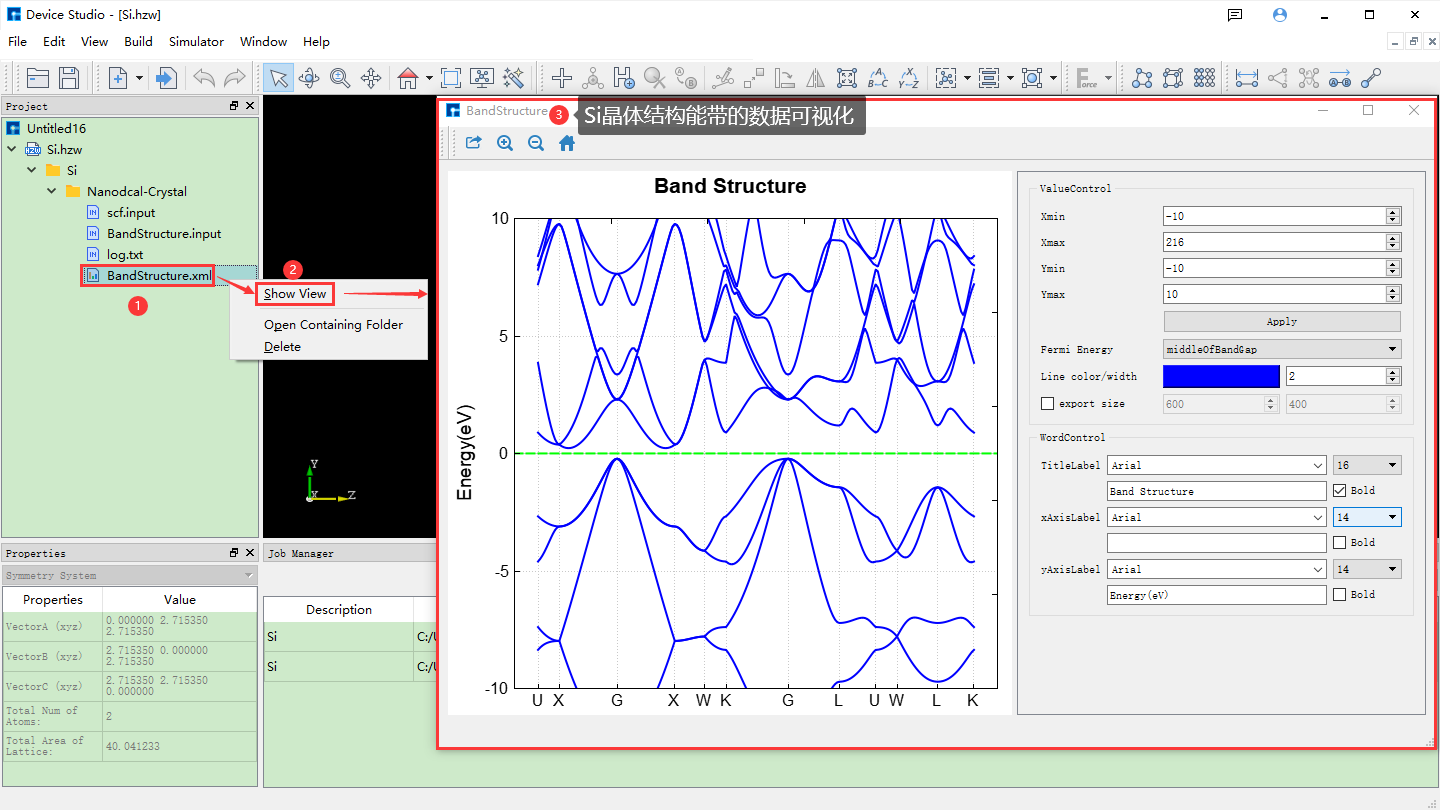

图 3.21 Device Studio对Si晶体结构能带计算结果数据可视化的操作步骤

3.7. 能带数据可视化结果导出

对Si晶体结构能带计算结果数据可视化之后,用户可根据需要将数据可视化结果导出,导出操作如 图 3.22 所示。

_images/BeginnerGuide_21.png

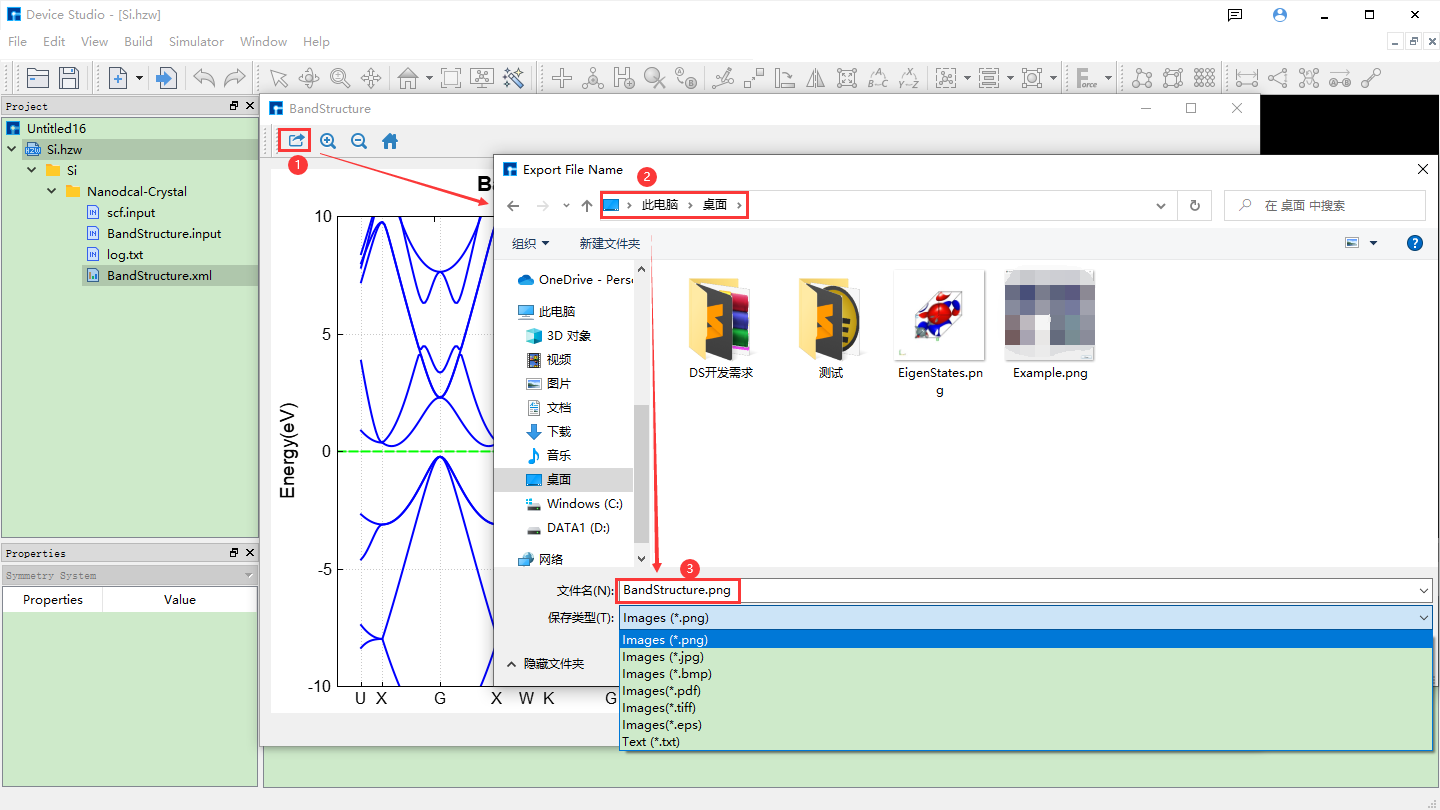

图 3.22 Device Studio导出Si晶体结构能带数据可视化结果的操作步骤
